☑️ واشر چه نوع ابزاری است و چه کاربردی دارد؟
واشر (washer) در واقع نوعی حلقه هستند که از جنس فلز یا پلاستیک تولید شده و برای تحمل کردن وزن بین پیچ و مهره ها و با استانداردهای خاص مورد استفاده قرار می گیرند. واشرها واشر نسوز صنعتی کاربردهای گوناگونی در انواع پیچ و مهره ها و اتصالات دارند.
☑️ مهمترین موارد استفاده از واشر صنعتی
از باز شدن پیچ یا مهره در اثر لرزش جلوگیری می کنند. فشار حاصل از بستن مهره بر قطعه ی کار را می تواند بهتر انتقال دهد. از آسیب رساندن به قطعه ی اصلی بر اثر چرخش مهره جلوگیری می کند. برای توزیع فشار پیچ به طول یکنواخت در قسمت اتصال و همچنین برای جلوگیری از چرخش پیچ و مهره یا دفورمه شدن شکاف، در طی فرایند سفت شدن پیچ و مهره نیز استفاده میشود.
☑️ روش اندازه گیری واشرها به شرح زیر می باشد:
⚫️ اندازه قطر درونی.
⚫️ اندازه قطر بیرونی.
⚫️ اندازه ضخامت واشرها.
⚫️ میزان قوس تراش لبه های واشر.
⚫️ میزان قوس تراش سطح واشر.

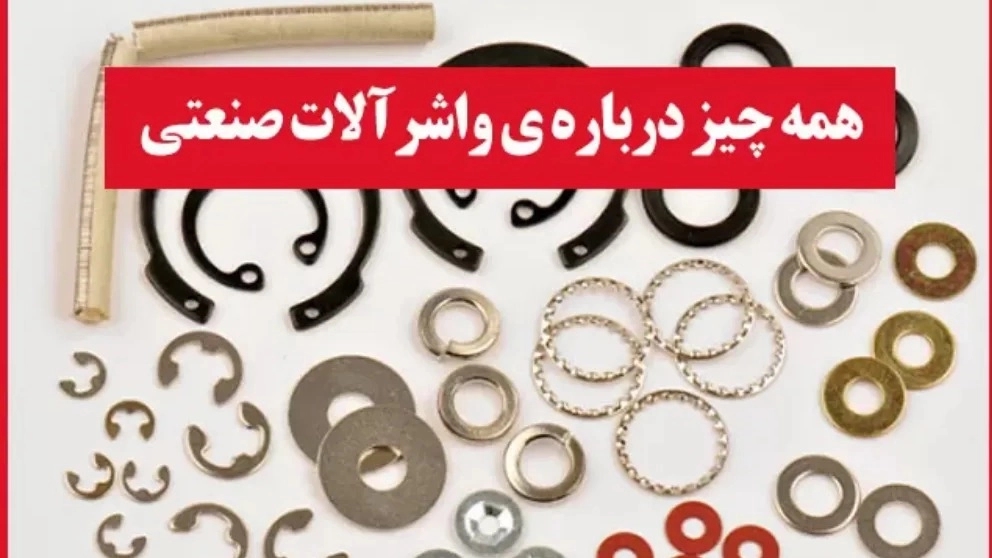

☑️ آشنایی با انواع واشرها و کاربرد آنها
☑️ 1- واشر لاستیکی
یکی از انواع واشر است که می تواند نسوز و غیر نسوز باشد. این نوع واشرها از خاصیت انعطاف پذیری و مقاومت بالا برخوردارند. از متریال های طبیعی، مصنوعی، نیترول، بوتیل و لاستیک سیلیکون در دمایی تا 300 درجه سانتی گراد تولید شده و به بازار ارائه میگردد.
☑️ 2- واشر تخت
از ابتدایی ترین و در دسترس ترين واشر مى باشد. که معمولا برای ایجاد فاصله و همچنین استحکام از طریق توزیع فشار در اتصالات به کار می رود. نام انگليسى اين نوع واشر Flat Washer مى باشد.
☑️ 3- واشر تخت ضربه گیر
يكى ديگر از انواع واشر، واشر تخت ضربه گير یا Fender Washer همان واشر تخت معمولى است. در اين نوع واشر مساحت بيشترى داريم و قطر خارجى در آن پیدا کرده که باعث می شود خاصيت ضربه گيرى بيشترى داشته باشد. اين نوع واشر براى فلزات نرم همانند آلومينيوم و… به كار مى رود.
☑️ 4- واشر برجسته
واشر برجسته Finishing Washer که با نام پرداخته شده نیز شناخته مى شود. در جهت زیبایی بیشتر در محل اتصال از آن استفاده می شود. اين نوع واشر داراى يك لايه ضخيم و گود مانند در اطراف خود هستند که پيچ كاملا در آن فرو مى رود.
☑️ 5- واشر از جنس کلینگریت
این نوع واشرها از دسته واشرهای نسوز و در اصل همان ورق واشر هستند و کاربردهای فراوانی دارند. از ترکیبات پودر آزبست و چند رزین دیگر تولید می شوند. و واشرهایی از این نوع جنس از تحمل حرارتی بالایی برخوردارند.
☑️ 6- واشر فنری
همانطور که از نامش پیداست split lock از انواع واشرهای فلزی است و خاصیت فنری دارد. این نوع واشر کاربرد بسیار در اکثر صنایع دارد. برای ایجاد خاصیت فنرى در این نوع واشر، یک برش در حلقه ایجاد کرده و با این کار دو لبه واشر بالاتر قرار می گیرند.
☑️ 7- واشر مربعی
واشر مربعى يا Square Washer به دليل دارا بودن شكل مربعى با اين نام خوانده مى شود.
☑️ 8- واشر قفلى دندانه داخلى Internal Tooth Lock Washer
واشر قفلى دندانه داخلى، در سطح داخلى خود دارای دندانه است که به همین دلیل به این نام شماخته می شود. از این واشر برای اتصالات با فشار کمتر استفاده می شود به این دلیل که فشار ورودی در این واشر نسبت به سایرین کمتر است.
☑️ 9- واشر قفلى دندانه خارجى External Tooth lock washer
واشر قفلى دندانه خارجى، نسبت به نوع داخلى قابليت تحمل بار بيشترى دارد. البته سطح مقطع بيشترى را نيز پوشش مى دهد. اين واشر هم مشابه واشر قفل كننده داخلى براى جلوگيرى از باز شدن مهره مى باشد.
☑️ 10- واشر قفل کننده ی گوه ای
يكى ديگر از انواع واشر قفل كننده گوه اى يا Wedge Locking Washer است و براى مواردى به كار مى رود كه ارتعاش شديد داشته باشيم. اين واشر به دليل دارا بودن قسمت گوه اى ميانى آن به اين نام خوانده مى شود.
☑️ 11- واشر سیل کننده
منظور از سیل کننده، همان آب بندی و مهر و موم کردن است که واشر Sealing Washer به منظور آب بندى به كار مى رود. که اين واشر داراى يك لايه نئوپرون در زير خود است و عمل آب بندی را با كمك لايه ی فلزى كه در معرض پيچ قرار مى گيرد بهخوبى انجام مى دهد. موارد استفاده ی اين واشر در جاهايى است كه احتمال خروج آب يا هوا از آن وجود دارد.
☑️ 12- واشر لب پر
این نوع واشر همانطور که از نام آن پیداست، در یک لبه آن یک بریدگى وجود دارد که سبب اِشغال فضای کمتر توسط این واشر میشود. و به دلیل وجود بریدگی در لبه آن، از آن در محیط ها و اتصالاتی که فضای کمی دارند استفاده می شود.
